狭所調査対応ドローン （日本製）/Drone for confined space inspection (made in Japan)
長島鋳物株式会社 x DRONE SPORTS

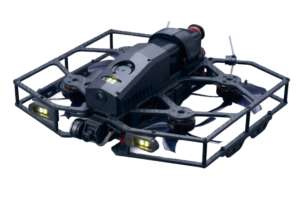

Rangleシリーズは人が立ち入ることが困難な危険環境や狭小空間を安全かつ効率的に点検できるドローンです。
下水道、建築物、橋梁・トンネル、産業施設、災害現場などの点検業務において、作業員の安全性向上とメンテナンス業務の効率化を実現します。
The Rangle Series is an advanced inspection drone designed to operate safely and efficiently in hazardous environments and confined spaces where human access is difficult or unsafe.
From sewer systems and buildings to bridges, tunnels, industrial facilities, and disaster sites, the Rangle Series helps organizations improve worker safety while streamlining inspection and maintenance operations.
下水道管路点検
– 硫化水素などの可燃性ガスや酸素欠乏の危険がある管路を作業員が立ち入ることなく点検し、二次災害を防止。
建築物点検
– 高所のひび割れ、雨漏り、劣化箇所などを安全かつ迅速に確認し、建物の維持管理を支援。
インフラ点検
– 橋梁やトンネルの状態を詳細に確認し、構造上のリスクを早期に発見。
産業施設・プラント点検
– 危険箇所や立入困難エリアを効率的に調査し、安全性向上と点検時間の短縮に貢献。
災害調査
– 災害発生後の被害状況を迅速に把握し、復旧活動と安全確保を支援。
Sewer Pipeline Inspection
– Inspect sewer pipelines containing hazardous conditions such as combustible gases and oxygen-deficient atmospheres without requiring personnel entry, helping to prevent secondary accidents and ensure worker safety.
Building Inspection
– Safely and quickly identify cracks, water leaks, and signs of deterioration in hard-to-reach areas, supporting effective building maintenance and asset management.
Infrastructure Inspection
– Conduct detailed inspections of bridges and tunnels to detect structural risks at an early stage and support proactive maintenance.
Industrial Facility & Plant Inspection
– Efficiently survey hazardous or difficult-to-access areas, improving workplace safety while reducing inspection time and operational downtime.
Disaster Assessment
– Rapidly assess damage in disaster-affected areas, supporting recovery operations, situational awareness, and personnel safety.
製品特徴
誰でも扱いやすい簡単操作
– 従来の非GPS環境向け点検ドローンでは、実務投入までに3か月〜半年程度の習熟期間が必要でした。Rangle Proは最短3日間のトレーニングで運用が可能で、短期間で現場導入できます。
優れた飛行安定性
– 壁面や天井に接触しても安定飛行を維持し、その場でホバリングしながらカメラのみを操作可能。狭所や閉鎖空間でも高精度な点検を実現します。
狭小空間への対応
– 最小進入径φ300mmに対応し、ダクト、地下ピット、狭小空間の調査に最適です。
※ 別機種Rangle micro1はφ250mmまで対応しております。
※ 1kmを超える長距離や電波が届かない管路の奥に有線のRangle Xもご用意しております。
Easy-to-Use Operation
Conventional inspection drones designed for non-GPS environments typically require three to six months of training before operators can use them effectively in the field. With Rangle Pro, operators can become deployment-ready in as little as three days, enabling rapid implementation and faster project startup.
Exceptional Flight Stability
Even when the drone comes into contact with walls or ceilings, it maintains stable flight performance. Operators can hover in place and control only the camera, allowing for precise inspections in confined and enclosed environments.
Designed for Confined Spaces
Capable of operating in spaces with a minimum entry diameter of 300mm (φ300mm), making it ideal for inspections of ducts, underground pits, and other confined areas.
* Rangle micro1 supports inspections in openings as small as 250mm (φ250mm).
* For inspections exceeding 1km in length or in areas where wireless signals cannot reach, we also offer the tethered Rangle X, designed for long-range and communication-restricted environments.

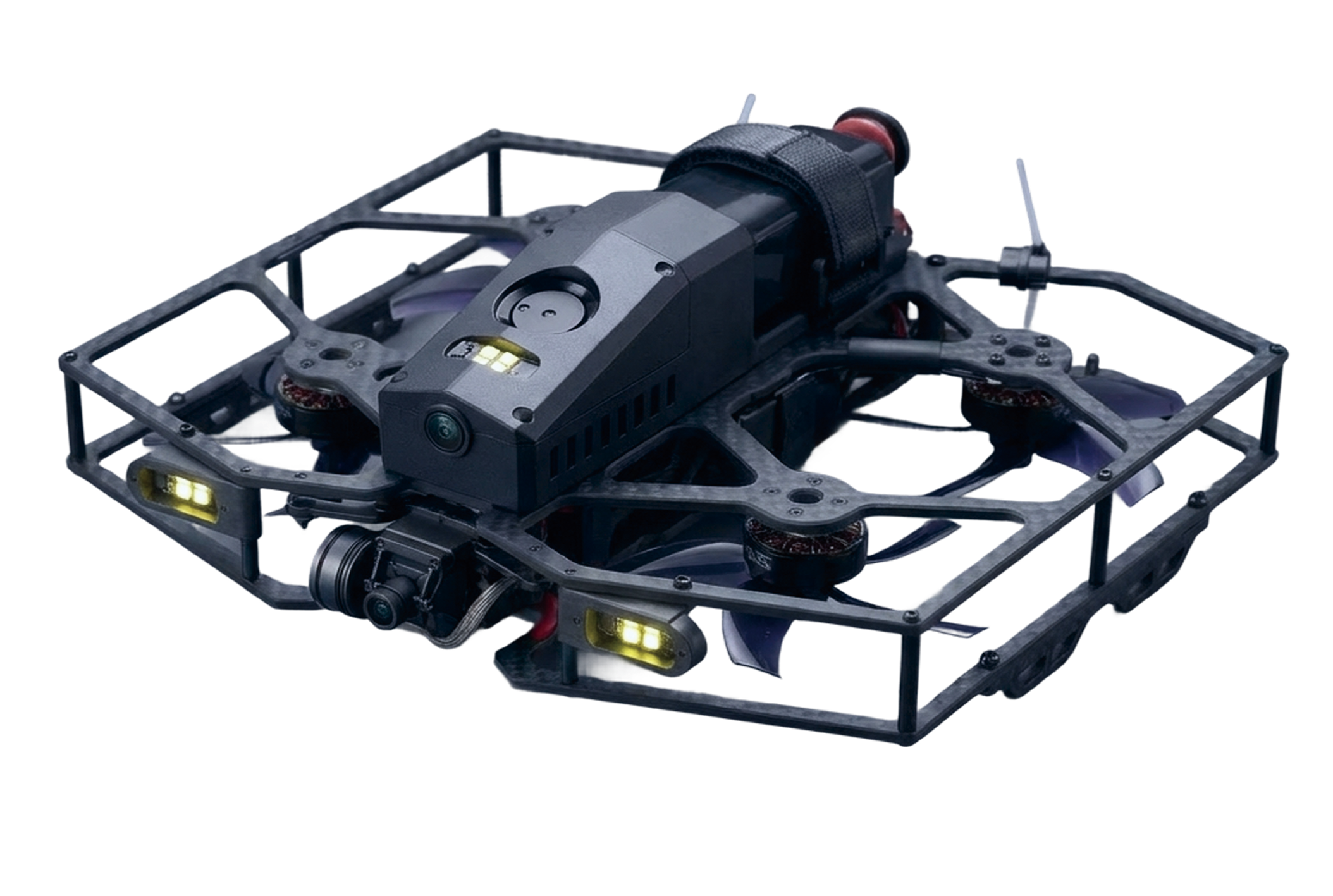

Rangle Pro 製品詳細
機体寸法 W233×D225×H88mm
重量（バッテリー・プロペラ含む） 680g
飛行時間 10分
標準カメラ 1080p/60fps
カメラ可動域 上下90°
LEDライト 4,800ルーメン
耐風性能 5m/sまで
動作環境温度 0℃～＋40℃
使用周波数帯 2.4GHz（送信機-プロポ） 5.7GHz（デジタル映像）
防水性能 IPX5
Dimensions: W233 x D225 x H88 mm
Weight (including battery and propellers): 680 g
Flight time: 10 minutes
Standard camera: 1080p/60fps
Camera range of motion: 90° vertical tilt
LED light: 4,800 lumens
Wind resistance: Up to 5 m/s
Operating temperature: 0°C to +40°C
Frequency bands: 2.4 GHz (transmitter/controller), 5.7 GHz (digital video)
Waterproof performance IPX5
Rangle X 製品詳細
機体寸法 W340×D330×H300mm
重量（バッテリー・プロペラ含む） 1000g
飛行時間 10分
標準カメラ 720p
カメラ可動域 オプションで追加可能
LEDライト 2,400ルーメン
耐風性能 5m/sまで
動作環境温度 0℃～＋40℃
標準適用距離 φ2,000mm以上（現場飛行実績：φ1,000～4,750mm）
光ファイバー搭載長さ 3000m
連続飛行実績（通信可能距離） 管渠延長1,600m超（1回の飛行）
点検累計飛行距離 15,000m超
特許出願中
Dimensions: W340 x D330 x H300 mm
Weight (including battery and propellers): 1,000 g
Flight time: 10 minutes
Standard camera: 720p
Camera range of motion: Optional add-on available
LED light: 2,400 lumens
Wind resistance: Up to 5 m/s
Operating temperature: 0°C to +40°C
Standard operating range: Diameter ≥ 2,000 mm (Field flight record: Diameter 1,000–4,750 mm)
Fiber optic cable length: 3,000 m
Continuous flight record (communication range): Pipeline length > 1,600 m (single flight)
Total inspection flight distance: > 15,000 m
Patent pending
Rangle Pro: 最小進入径 φ300mm対応
Rangle micro1: さらに狭い φ250mm の空間に対応
Rangle X: 1kmを超える長距離管路や無線通信が届かない環境向けの有線モデル。ガス検知機能あり。
